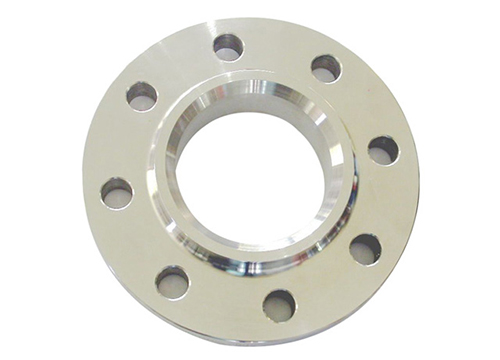

平焊法蘭重量計算方法與公式
2022-04-28 關注次數：平焊法蘭重量計算方法與公式
1、平焊法蘭全平面(FF)：
備注：重量=體積*密度
304材質密度:7.93g/cm^3。
316材質密度:7.98g/cm^3。
碳鋼材質密度:7.85g/cm^3。
以304材質(密度7.93g/cm^3)為例：
平焊法蘭體積=外環體積-內環體積-螺栓孔數*螺栓體積
=[π*(外徑/2)*(外徑/2)-π*(內徑/2)*(內徑/2)-π*螺栓孔數*(螺栓孔徑/2)*(螺栓孔徑/2)]*厚度
=π/4*(外徑*外徑－內徑*內徑－螺栓孔數*螺栓孔徑*螺栓孔徑)*厚度
(外徑,內徑,螺栓孔徑,厚度單位:mm)密度=7.93 (單位:g/cm^3)=7.93/1000 (單位:g/cm^3)=7.93/1000000 (單位:Kg/cm^3)
平焊法蘭重量=(外徑*外徑－內徑*內徑－螺栓孔數*螺栓孔徑*螺栓孔徑)*厚度
*π/4*7.93/1000000(Kg/cm^3)
(外徑,內徑,螺栓孔徑,厚度單位:mm)
=(外徑*外徑－內徑*內徑－螺栓孔數*螺栓孔徑*螺栓孔徑)*厚度*6.228/1000000(重量單位：Kg)(外徑,內徑,螺栓孔徑,厚度單位:mm)
2、全平面(FF)平焊法蘭蓋:=(外徑*外徑－螺栓孔數*螺栓孔徑*螺栓孔徑)*厚度*6.228/1000000(重量單位：Kg)(外徑,螺栓孔徑,厚度單位:mm)
